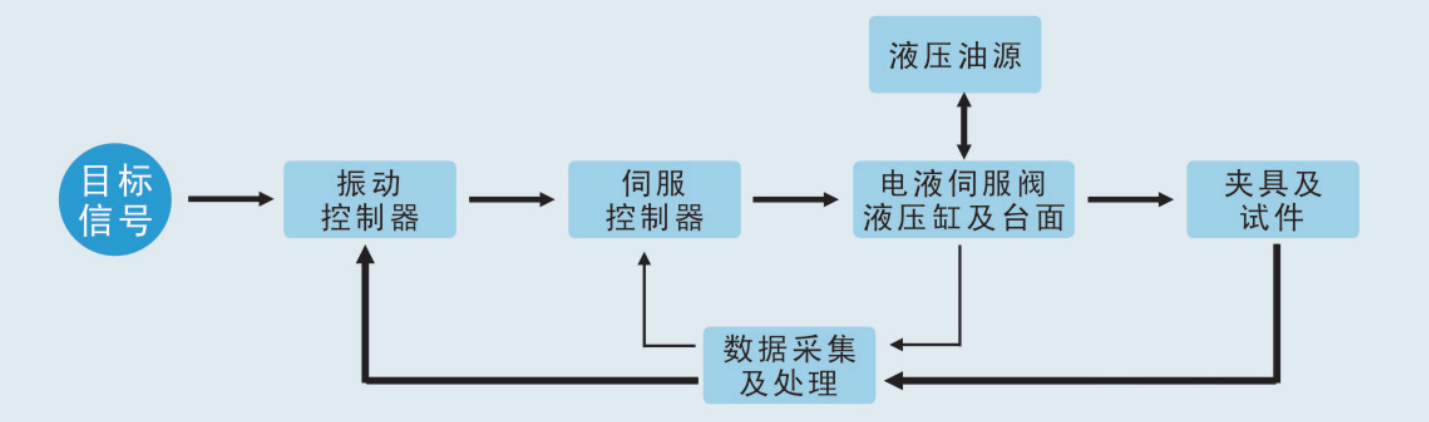

液壓振動試驗系統的主要工作原理是采用可控制的電液伺服閥，通過調節液壓油的壓力使作動裝置產生往復振動。輸入的電控信號經放大器進入伺服閥，伺服閥將與輸入信號成比例的液壓油輸入液壓缸，以驅動活塞并帶動臺面運動。液壓振動試驗系統能產生較大的推力和位移，并且在低頻的時候也可以提供較大的激振力。
|
技術指標 |
HVS-1 |
HVS-2.5 |
HVS-5 |
HVS-10 |
HVS-20 |
HVS-50 |
|
正弦激振力(KN) |
10 |
25 |
50 |
100 |
200 |
500 |
|
額定負載 |
300 |
500 |
1000 |
2000 |
4000 |
6000 |
|
頻率范圍(Hz) |
0.5-100 |
0.5-100 |
0.5-100 |
0.5-100 |
0.5-100 |
0.5-100 |
|
額定位移 |
200 |
200 |
200 |
200 |
200 |
200 |
|
額定速度(m/s) |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
額定加速度(m/s2) |
20 |
40 |
40 |
40 |
40 |
40 |
|
工作臺面尺寸 |
600×600 |
800×800 |
1000×1000 |
1500×1500 |
1500×1500 |
2000×2000 |
|
電源電壓 |
三相380V，50-60H |
|||||
|
工作環境 |
溫度0-40℃ 濕度≤80% |
|||||
|
執行標準 |
GBT21116-2007 JJG638-2015 |
|||||
